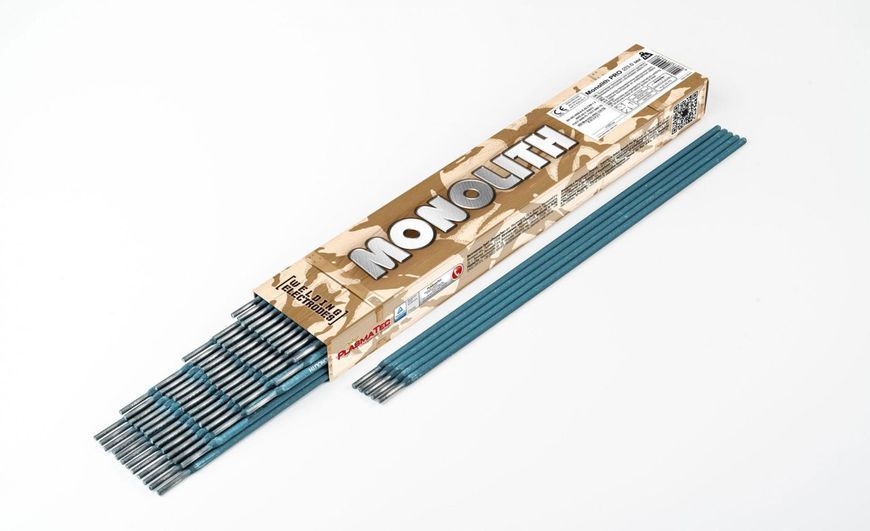

Електроди зварювальні PlasmaTec MONOLITH PRO Ø 3 мм (1 кг):
ВИД ПОКРИТТЯ - рутилове товсте.
| AWS A5.1: E6013 | EN ISO 2560-A-E 42 0 RR 1 2 | ГОСТ 9466-75; ГОСТ 9467-75 |
Э50 – Моnolith PRO – Ø – УД Е 51 2 Р 21 |
- електроди Моnolith PRO забезпечують легке початкове і повторне запалювання дуги;
- характеризуються спокійною і стабільною дугою, малим розбризкуванням, хорошим відділенням шлаку, відмінним формуванням металу шва;
- застосовуються при зварюванні як постійним, так і змінним струмом для з’єднання листових сталей і сталевих конструкцій, що зазнають статичних і динамічних навантажень, зварювання резервуарів і трубопроводів, де потрібне забезпечення високих механічних властивостей швів;
- електроди придатні для зварювання в несприятливих для інших марок електродів умовах;
- коефіцієнт наплавлення: 0,15…0,17 г/А·хв;
- витрати електродів на 1 кг наплавленого металу: 1,4…1,5
ПРИЗНАЧЕННЯ ТА ОБЛАСТЬ ЗАСТОСУВАННЯ:
- Електроди Моnolith PRO призначені для ручного дугового зварювання в усіх просторових положеннях конструкцій з вуглецевих марок сталей, які поставляються по ДСТУ 2651/ГОСТ 380 (Ст 0, Ст 1, Ст 2, Ст 3 всіх груп А, Б, В і всіх ступенів розкислення – "КП", "ПС", "СП") і по ДСТУ 7809 (05кп, 08кп, 08пс, 08, 10кп, 10пс, 10, 15кп, 15пс, 15, 20кп, 20пс, 20).
УМОВИ ЗАСТОСУВАННЯ:
- призначені для зварювання кутових, стикових та з'єднань внапуск металу товщиною до 20 мм;
- малочутливі до якості підготовки кромок, наявності іржі та інших забруднень поверхні зварюваного матеріалу;
- електроди діаметром від 2,0 мм до 4,0 мм придатні для зварювання в усіх просторових положеннях окрім вертикального, способом зверху вниз;
- електроди діаметром 5,0 мм - для нижнього, горизонтального на вертикальній площині і вертикального способом знизу вверх положення.
ПРОКАЛЮВАННЯ ПЕРЕД ЗВАРЮВАННЯМ:
- допустимий вміст вологи в покритті перед використанням не більше 0,7 %;
- у разі зволоження покриття електродів вище норми - просушити протягом 60 хв при 130±10°С.
ХІМІЧНИЙ СКЛАД НАПЛАВЛЕНОГО МЕТАЛУ, %:
| Mn | Si | C | P | S |
| 0,40…0,65 | 0,15…0,45 | ≤ 0.11 | ≤ 0.035 | ≤ 0.030 |
МЕХАНІЧНІ ВЛАСТИВОСТІ МЕТАЛУ ШВА:
| Тимчасовий опір, МПа | Границя плинності, МПа | Відносне подовження, % | Ударна в'язкість KCU +20 С, Дж/см² | Енергія поглиненого удару KV 0 С, Дж |
| 510…610 | ≥420 | ≥22 | ≥78 | ≥ 47 |
Зварювання проводити постійним струмом будь-якої полярності (рекомендується зворотна, «+» на електроді) або змінним струмом з напругою холостого ходу джерела струму 50 В.
ПАКУВАЛЬНІ ДАНІ:
| Діаметр, мм | Довжина, мм | Сила зварювального струму, А | Кількість електродів у пачці, шт | Вага пачки, кг |
| 3 | 350 | 80…110 | 34…36; 85…88 | 1,0; 2,5 |
| 4 | 450 | 120…160 | 76…79 | 5,0 |
| 5 | 450 | 150…210 | 53…55 | 5,0 |
ПОЛОЖЕННЯ ШВІВ ПРИ ЗВАРЮВАННІ:
ISO 6947
СЕРТИФІКАЦІЯ
Характеристики:
| Основні: | |
|---|---|
| Країна виробник | Україна |
| Виробник | PlasmaTec |
| Діаметр електрода | 3 мм |
| Довжина електрода | 350 мм |
| Тип електрода | Металевий |
| Тип металевого електрода | Плавильні |
| Тип покритого електрода за покриттям | З рутиловим покриттям |
| Тип покритого електрода за положеннями зварювання в просторі | У всіх просторових положеннях, за винятком вертикального зверху-вниз |
| Максимальний зварювальний струм | 110 А |
| Мінімальний зварювальний струм | 80 А |
| Вага упаковки | 2.5 кг |
