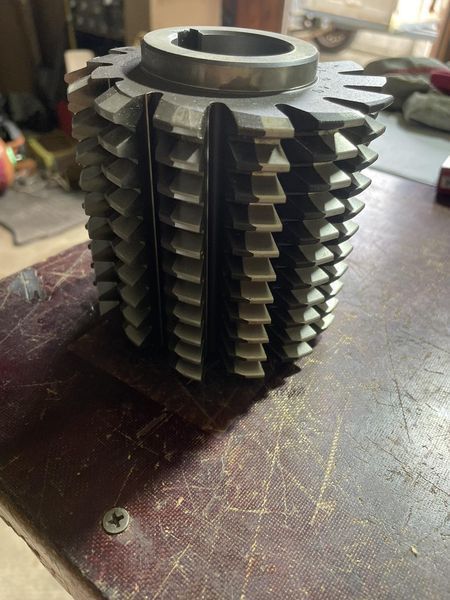

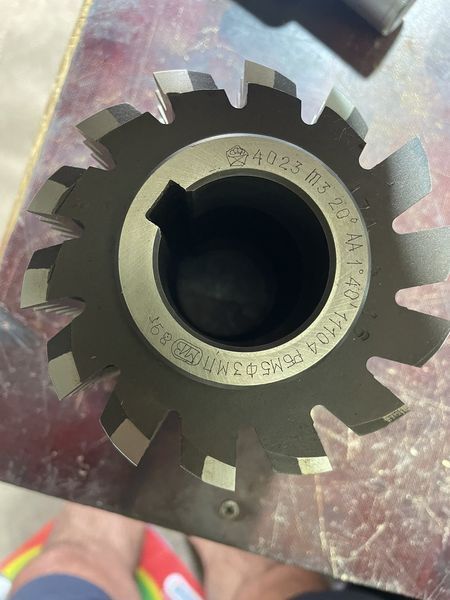

Черв'яні модульні фрези застосовуються для чорнового та чистового нарізування зубчастих коліс зовнішнього зачеплення з прямими та косими зубцями. Вони виготовляються цілісними та зі вставними зубами. Фрези черв'ячні для шліцьових валів із прямоковим профілем ГОСТ 8027-86 Фрези призначені для нарізування зубців на валах зубчастих (шліцевих) з'єднань із прямобовим профілем; випускаються правозахідними з лівим напрямком гвинтових стружкових канавок; виготовляються такі типи: 1 для оброблення шліцевих валів із центруванням за зовнішнім діаметром; 2 - для оброблення шліцьових валів з центруванням за внутрішнім діаметром; класів точності А, В і С. Характеристики Основні атрибути Країна виробник Україна Конструкція Цілісна Стан Нове Фрези черв'ячні модульні Черв'яні фрези це багатолезовні інструменти рейкового типу, що працюють за методом обкату. Вони виготовляються на базі черв'яка, у якому для утворення зубців прорізані стружкові канавки. Під час перетину з витками черв'яка вони утворюють передню поверхню у формі рейки. Задні кути на зубцях створюються, зазвичай, затилізаціям, що полегшує переточку фрези в процесі експлуатації. Оскільки рейки розміщені на витках черв'яка, то під час обертання останнього різальних крайки зубців отримують не тільки рух навколо осі фрези, але й безперервне зміщення вздовж її осі. Отже, черв'ячна фреза є інструментом із конструктивним рухом обкату або інструментом із нескінченною рейкою, що міститься в зачепленні з нарізаним колесом. Завдяки своїй універсальності, високій продуктивності та точності, черв'ячні модульні фрези є найпоширенішими зуборізними інструментами, що застосовуються в машинобудуванні для оброблення прямозубих, корозубів і шевронних циліндричних зубчастих коліс, а також для нарізування зубців черв'ячних коліс із різними типами зачеплення. Однією і тією ж фрезою цього модуля можна нарізати колеса з різною кількістю зубів, що неабияк скорочує кількість типорозмірів фрез. Завдяки безперервності процесу обката досягається висока продуктивність і точність коліс кроком. Оброблення ведеться на спеціальних зубофрезерних верстатах, що забезпечують обертання фрези та заготовки навколо своїх осей і рух подавання фрези вздовж осі нарізаного колеса. Класи точності черв'ячних фрез Черв'яні фрези виготовляються таких класів точності: - клас ААА та АА (прецизійні); - клас А, В, С і Д (обсягого призначення); - 5-9 ступенів точності для нарізування коліс. Фрези поділяються: за кількістю заходів черв'яка на один- і багатозахідні; у напрямку витків праві (для нарізування прямозубих і правозахідних коліс) і ліві (для нарізування однойменних косозубих коліс); за способом кріплення насадні та хвостові (для черв'ячних коліс); за конструкцією суцільні та збірні; за технологією виготовлення з нешліфованими та шліфованими поверхнями зубів. Фрези черв'ячні для нарізування шліцевих валів із прямоковим профілем Фрези черв'ячні для нарізування шліцевих валів із прямоковим профілем використовують для нарізування зубців на валах зубчастих (шліцевих) з'єднань із прямобовим профілем. Фрези черв'ячні для нарізування шліцьових валів з евольвентним профілем Фрези черв'ячні для нарізування шліцьових валів з евольвентним профілем використовують для оброблення зубчастих (шліцевих) валів з евольвентним профілем. Черв'яні фрези для нарізування зубців зірочок Черв'яні фрези для нарізування зубців зірочок використовуються для нарізування зубців зірочок до однорядних і багаторядних приводних роликових і втулкових ланцюгів. Черв'яні фрези для циліндричних зубчастих коліс з евольвентним профілем Черв'яні фрези для оброблення циліндричних зубчастих коліс з евольдентним профілем із вихідним контуром за ГОСТ 13755. До 10-го модуля черв'ячні фрези зазвичай виконуються цілісними з основними розмірами, прийнятими за ГОСТом. Фрези більших модулів виготовляються збірними. Фрези черв'ячні дрібномодульні Фрези черв'ячні дрібномодульні використовують для циліндричних зубчастих коліс з евольвентним профілем із модулем від 0,15 до 0,9 мм, з вихідним контуром за ГОСТ 9587-81. Наша компанія пропонує фрози черв'ячні модульні з наявності на складі та під замовлення відповідно до ГОСТів зі швидкорізальних сталей Р6М5 і Р18.
