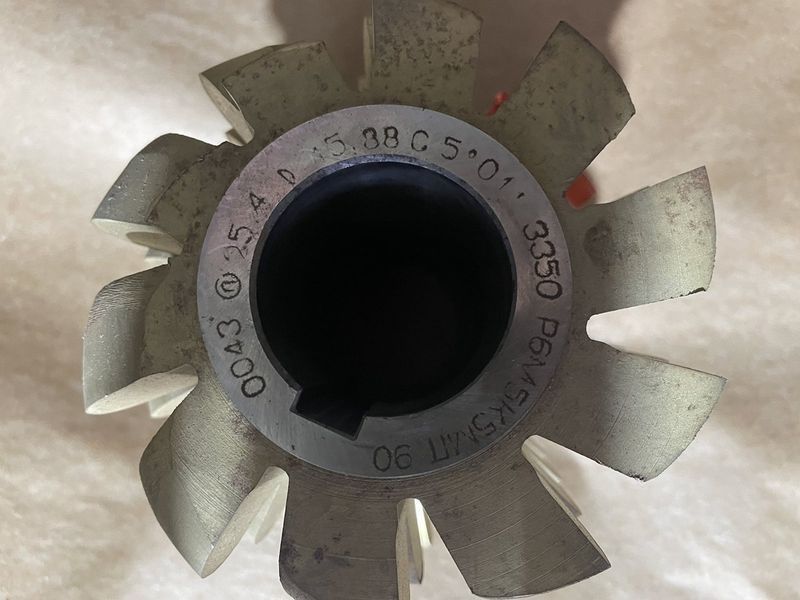

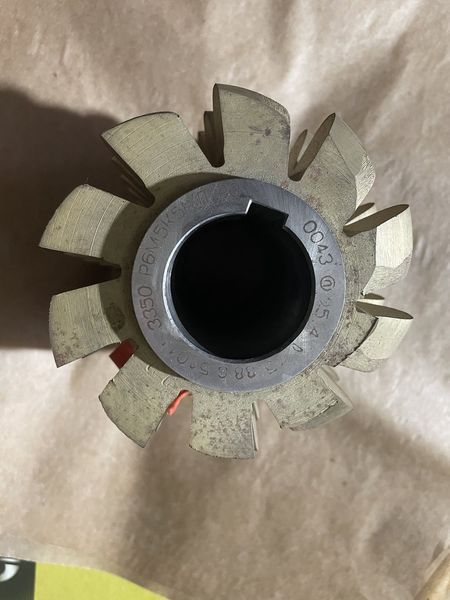

Фреза применяется для обработки конструкционных и легированных сталей, чугуна, жаропрочных труднообрабатываемых сталей и сплавов. чные модульные фрезы применяются для черновогстового нарезания зубчатых колес внешнего зацепления с прямыми и косыми зубьями. Они изготовляются цельными и со вставными зубьями. Цельные червячные фрезы, предназначенные для нарезания зубьев звездочек по ГОСТ 591-69 к однорядным и многорядным приводным роликовым и втулочным цепям по ГОСТ 13568-75 11 ГОСТ 21834-87. Пример условного обозначения червячной фрезы для нарезания зубьев звездочки к цепи с шагом f= 19,050 мм и диаметром ролика D = 11,91 мм, в исполнении 1, класса точности В: Фреза 2523-0041 В ГОСТ15127-83 То же, в исполнении 2: Фреза 2523-0141 В ГОСТ 15127-83 В таблице 1 указаны размеры соответствия каждому изделию Тип : червячная для нарезания зубьев. Выполнение : кл. С Марка стали : Р6М5К5 Диаметр внутренний, мм : 32 Диаметр (мм) : 80 Стандарт : ГОСТ 15127-83 Высота, мм : 71 Направление вращения : правая Страна : СССР Твердость : 62 65 HRC Шаг, t : 12,7 Диаметр ролика, мм : 7,75 Фрезы по металлу представляют собой многолезвийный вращающийся металлорежущий инструмент. Различают концевые, торцевые, цилиндрические, червячные и другие фрезы. В зависимости от конструкции и типа зубьев, фрезы разделяются на цельные (полностью из одного материала), сварные (хвостовик и режущая часть состоит из различного материала, соединённые сваркой), напайные (с напаянными режущими элементами), сборные (из различного материала, но соединённые стандартными крепёжными элементами винтами, болтами, гайками, клиньями). Режущая часть фрез по металлу изготавливается из быстрорежущей стали, твёрдого сплава, минералокерамики и других твердых материалов. Фрезы включают в себя большое количество видов инструмента, с помощью которого изготавливаются разнообразные кромки, профили, пазы, различный инструмент и детали. Мы предлагаем со склада и под заказ большой ассортимент фрез для обработки металла. Червячные фрезы представляют собой многолезвийные инструменты реечного типа, работающие по методу обката. Они изготавливаются на базе червяка, в котором для образования зубьев прорезаны стружечные канавки. При пересечении с витками червяка они образуют переднюю поверхность в виде рейки. Задние углы на зубьях создаются, как правило, затылованием, что облегчает переточку фрезы в процессе эксплуатации. Так как рейки находятся на витках червяка, то при вращении последнего режущие кромки зубьев получают не только движение вокруг оси фрезы, но и непрерывное смещение вдоль ее оси. Таким образом, червячная фреза является инструментом с конструктивным движением обката или инструментом с бесконечной рейкой, находящейся в зацеплении с нарезаемым колесом. Благодаря своей универсальности, высокой производительности и точности, червячные модульные фрезы являются наиболее распространенными зуборезными инструментами применяемыми в машиностроении для обработки прямозубых, косозубых и шевронных цилиндрических зубчатых колес, а также для нарезания зубьев червячных колес с различными видами зацепления. Одной и той же фрезой данного модуля можно нарезать колеса с различным числом зубьев, что значительно сокращает число типоразмеров фрез. Благодаря непрерывности процесса обката достигаются высокая производительность и точность колес по шагу. Обработка ведется на специальных зубофрезерных станках, обеспечивающих вращение фрезы и заготовки вокруг своих осей и движение подачи фрезы вдоль оси нарезаемого колеса. Классы точности червячных фрез Червячные фрезы изготавливаются следующих классов точности: - класс ААА и АА (прецизионные); - класс А, В, С и Д (общего назначения); - 5-9-й степеней точности для нарезания колес. Фрезы подразделяются: по числу заходов червяка - на одно- и многозаходные; по направлению витков - правые (для нарезания прямозубых и правозаходных колес) и левые (для нарезания одноименных косозубых колес); по способу крепления - насадные и хвостовые (для червячных колес); по конструкции - цельные и сборные; по технологии изготовления - с нешлифованными и шлифованными поверхностями зубьев. Фрезы червячные для нарезания шлицевых валов с прямобочным профилем Фрезы червячные для нарезания шлицевых валов с прямобочным профилем используют для нарезания зубьев на валах зубчатых (шлицевых) соединений с прямобочным профилем. Фрезы червячные для нарезания шлицевых валов с эвольвентным профилем Фрезы червячные для нарезания шлицевых валов с эвольвентным профилем используют для обработки зубчатых (шлицевых) валов с эвольвентным профилем. Червячные фрезы для нарезания зубьев звездочек Червячные фрезы для нарезания зубьев звездочек используются для нарезания зубьев звездочек к однорядным и многорядным приводным роликовым и втулочным цепям. Червячные фрезы для цилиндрических зубчатых колес с эвольвентным профилем Червячные фрезы для обработки цилиндрических зубчатых колес с эвольвентным профилем с исходным контуром по ГОСТ 13755. До 10-го модуля червячные фрезы обычно выполняются цельными с основными размерами, принятыми по ГОСТу. Фрезы более крупных модулей изготовляются сборными. Фрезы червячные мелкомодульные Фрезы червячные мелкомодульные используют для цилиндрических зубчатых колес с эвольвентным профилем с модулем от 0,15 до 0,9 мм, с исходным контуром по ГОСТ 9587-81. Наша компания предлагает фрезы червячные модульные из наличия на складе и под заказ в соответствии с ГОСТами из быстрорежущих сталей Р6М5 и Р18.
