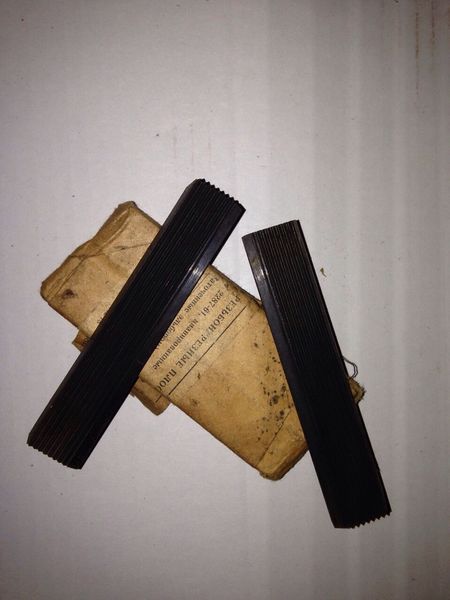

- Гребенки резьбонарезные плоские (тангенциальные) изготовляют двух типов, отличающихся конструкцией крепежных элементов.
- Каждая конструкция имеет две разновидности заточки (в случае нарезания резьбы на станках без ходового винтa гребенки затачивают по форме I, а для работы на cтанкax с ходовым винтом - по форме II).
- Гребенки изготовляют из быстрорежущей стали.
- При применении высокованадиевых сталей Р9Ф5 и Р14Ф4, обеспечивающих увеличение стойкости в 1,5—2 раза, необходимо шлифование резьбового профиля, а также заточку по передней поверхности и переточку производить эльборовыми шлифовальными кругами.
- В соответствии плоские гребенки изготовляют также с износостойким покрытием нитридом титана.
- Гребенка вcех типов (представляющих собой своеобразные круглые или призматические фасонные резцы) устанавливают так, чтобы их резьбовые вершимы находились всегда выше центра детали на некоторую величину а.
- В результате такой установки между резьбовыми поверхностями нарезаемой детали и профильными поверхностями резьбовых элементов гребенок образуются контактные площадки как следствие упругой и пластической деформаций материала заготовки.
- Эти контактные площадки необходимы для обеспечения центрирования и подачи резьбонарезной головки.
- Чем больше эти контактные площадки, тем надежнее осуществляется процесс самозатягивания, уменьшаются погрешности нарезаемой резьбы.
- Величина контактных площадок зависит от типа применяемых гребенок.
- Плоские тангенциальные гребенки имеют наибольшую величину контактных площадок и наиболее надежно обеспечивают самоподачу.
- Плоские гребенки радиального типа имеют уменьшающуюся (по мере переточек) величину контактных площадок, что ухудшает условия самоцентрирования и самоподачи.
- Кроме того, эти гребенки допускают малое число переточек.
- Поэтому резьбонарезные головки с плоскими гребенками практически вышли из употребления.
- Наименьшая величина контактных площадок у круглых гребенок.
- Однако они более технологичны, компактны и допускают большое число переточек.
- Поэтому резьбонарезные головки с круглыми гребенками получили наибольшее распространение.
