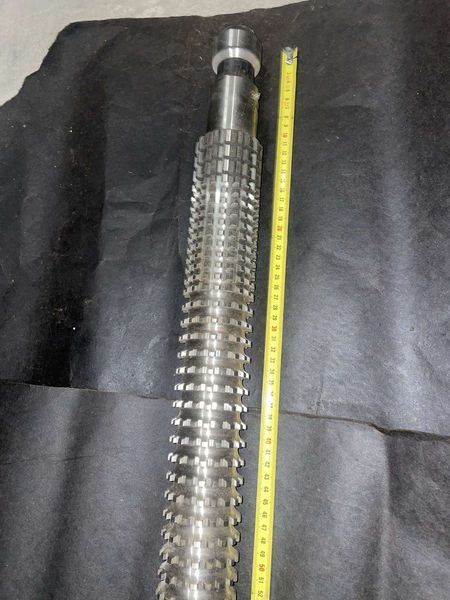

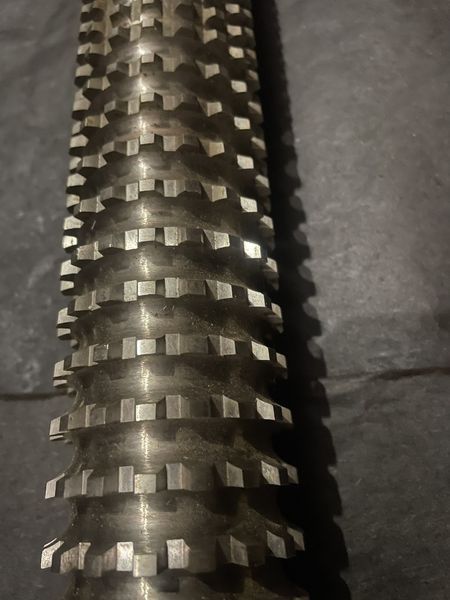

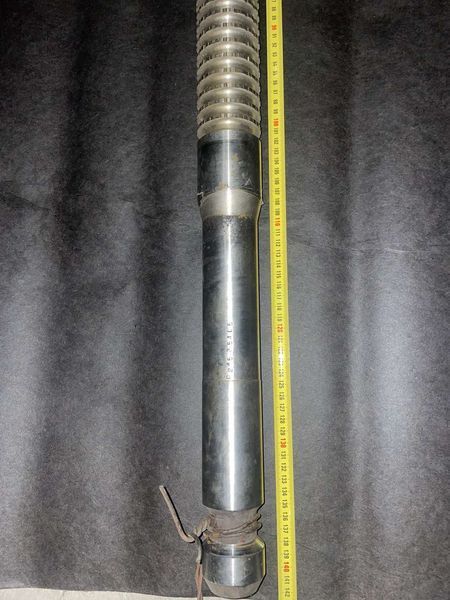

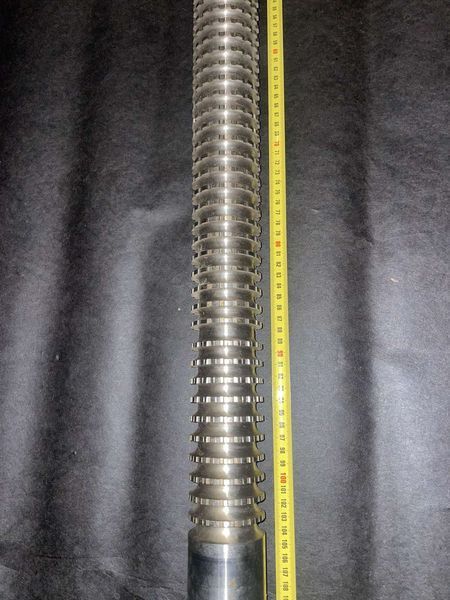

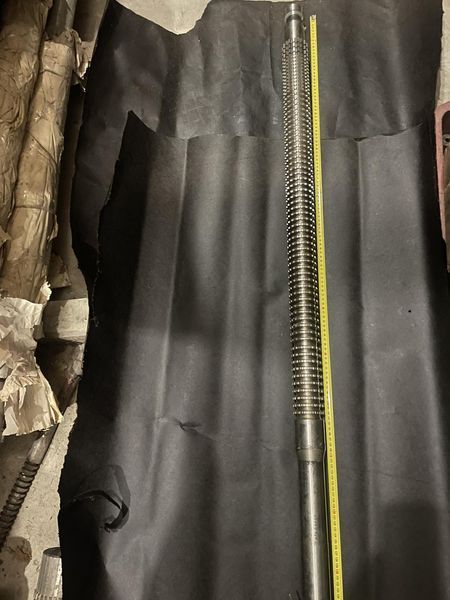

Протяжки Евольвентная шлицевая. Шпоночные. Круглые. Р6М5. Р18. СССР. В ассортименте Протяжка - металлорежущий инструмент, снабженный рядом последовательно расположенных режущих кромок, расположенным перпендикулярно по отношению к скорости главного движения. Протяжки применяются для обработки при плавном или вращательном движении лезвия и отсутствующем движении подачи. Выделяют наружные и внутренние протяжки. Протяжки обрабатывают фасонные поверхности. В зависимости от протягиваемых поверхностей и стоимости протяжки также делятся на шпоночные, круглые, квадратные, шлицевые и т.д. Протяжка, выполняющая за один рабочий такт ряд поверхностей называется комбинированной. В зависимости от схемы резания при протягивании протяжки бывают профильной, ступеньчатой и групповой схем резания. Поскольку протяжка является режущим инструментом, некоторые классификационные признаки режущих кромок сами являются основой для классификации протяжек. Так протяжки могут быть цельными и сборными. Протяжки шлицевые прямобочные для шлицевых соединений с центрированием по наружному и внутреннему диаметру – длиной от 350 до 1600мм в диапазоне диаметров 12-130мм; Протяжки шлицевые эвольвентные для соединений с центрированием по наружному и внутренним диаметрам в диапазоне модулей 1,0-5 мм (25-5 DP) длиной от 350-1600мм в диапазоне диаметров 12-130мм; Протяжки круглые – длиной от 300 до 1600мм в диапазоне диаметров 10-130мм; Прошивки: Прошивки круглые, прошивки шлицевые, прошивки плоские, прошивки пазовые. Протяжка для шлицевых отверстий с эвольвентным профилем 2403-1077 Ф65мм m3.5 z18 Р6М5 с центрированием по наружному диаметру Протяжки эвольвентные служат для обработки многошлицевых отверстий и пазов с эвольвентным профилем шлицев в сечении, перпендикулярном оси протяжки. Подобные протяжки могут быть изготовлены и для зубчатых колес с внутренним эвольвентным зацеплением. Эвольвентная протяжка с постоянным шагом (расстояние между режущими зубцами) называется одноконусной или линейной. Это означает, что вершины эвольвентных зубцов лежат на одном условном конусе. Эвольвентные протяжки, у которых вершины зубцов лежат на нескольких условных конусах, называются многоконусными. Протяжки - это многозубые высокопроизводительные инструменты, при помощи которых выполняется обработка металла резанием (протягиванием), широко применяется в серийном и в массовом производствах. Протяжки обрабатывают сквозные отверстия любой формы, прямые или винтовые канавки, наружные поверхности разнообразной формы, зубчатые колеса наружного и внутреннего зацепления. Протяжка – многозубый инструмент; каждый последующий зуб протяжки выше предыдущего; движение резания прямолинейное и реже – круговое. Протяжку закрепляют в ползуне станка и она перемещается вместе с ним. При работе круговой протяжки это перемещение осуществляется вдоль оси отверстия. Протяжки шлицевые предназначены для обработки шлицевых отверстий. Шлицевая протяжка - может иметь различное количество укрепленных резцов, по этой причине их делят на виды: - Острошлицевой – ГОСТ 28049-89; 50036-92; Р 50037-92 и другие. - Эвольвентный профиль - комбинированные двухпроходные ГОСТ 50038-92; выточка отверстий сечения 14-12мм это ГОСТ 25157-82, выточка отверстий сечения 45-90мм ГОСТ 25160-82; выточка отверстий сечения 15-90 мм ГОСТ 25158-82; 25159-82; комбинированные обыкновенные ГОСТ 50035-92; 28050-89. - Шестишлицевой - ГОСТ 25970-83; 25969-83 - Восьмишлицевый профиль прямобокового типа ГОСТ 25971-83; 25972-83 - Десятишлицевой – ГОСТ24823-81; 24822-81; инструментальная сталь. Протяжка шлицевая применяется при: - нарезке шлицов и шпоночных канавок; - изготовлении нарезного огнестрельного оружия; - калибровании фигурных, цилиндрических и многогранных внутренних поверхностей (отверстий); - производстве турбин для самолетных двигателей; - протягивании сложных по конфигурации наружных профилей. Протяжки - это многозубые высокопроизводительные инструменты, при помощи которых выполняется обработка металла резанием (протягиванием), широко применяется в серийном и в массовом производствах. Протяжки обрабатывают сквозные отверстия любой формы, прямые или винтовые канавки, наружные поверхности разнообразной формы, зубчатые колеса наружного и внутреннего зацепления. Протяжка – многозубый инструмент; каждый последующий зуб протяжки выше предыдущего; движение резания прямолинейное и реже – круговое. Протяжку закрепляют в ползуне станка и она перемещается вместе с ним. При работе круговой протяжки это перемещение осуществляется вдоль оси отверстия.
